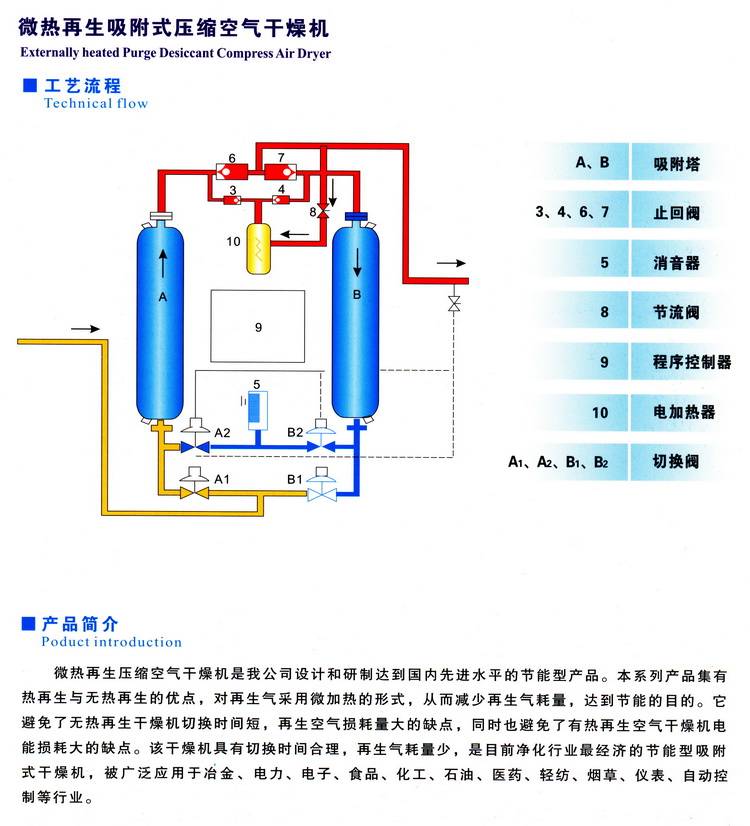

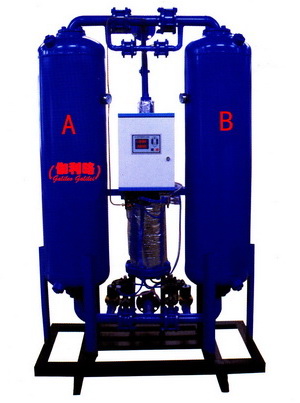

◎微熱吸附式干燥機
Externally Heated Purge Desiccant Air Dryer

　　　　　　　　　　　　　　　　　

一、工況條件與技術指標
Working condition and technical data
再生氣量（Purge air): ≤12～ 15%
工作壓力（Working pressure): 0.6～1.0MPa
進氣含油量（Inlet oil content): ≤0.1mg/m3
成品氣壓力露點（Outlet air pressure dew point): -20～－40℃
干燥劑（Desiccant): 活性氧化鋁（Activated aluminum）或分子篩（Molecular siere)
工作周期（Working periods): 60～180min
進氣溫度（Inlet temperature): 0～45℃

二、伽利略吸附式干燥機產品特點：

1） 人性化設計：科學合理結構設計，外型新穎，美觀大方，長期高效，性能穩定，操作、維護、保養方便，安裝簡便（無基礎）。

2） 采用變壓吸附的工作原理循環周期可根據工況進行編程，出廠標準設置10min。可根據客戶需求合理選配多種控制模式，如：PLC控制、遠程監控、露點顯示及信號傳輸功能。

3） 簡體內壁作專業的防銹處理，10年不銹蝕。

4） 靈活穩定的氣動閥，工作可靠，壽命使用長。

5） 吸附劑充填量極為充裕，大容量的干燥劑床保證了空氣與干燥劑有充足的接觸時間，使干燥劑能充分吸收水份，達到穩定的出口露點。保證出口空氣露點的穩定，除水效果。

6） 品質優良的消音器，有效的降低產品噪音，具有壓力保護功能，提升產品安全性。

7） 保持吸附筒內空氣合適的流速，既可確保壓縮空氣與吸附劑充分接觸，亦可防止吸附劑移動和粉化。

8） 產品獨特設計，氣流脈沖小，氣壓平穩無波動，吸附劑破碎大大降低，出口氣含粉塵少。



三、型號規格與性能參數
Model,size & technical data

---



項目???? 型號		CM-1W	CM-2W	CM-3W	CM-6W	CM-10W	CM-15W	CM-15W	CM-20W	CM-30W	CM-40W	CM-50W	CM-60W	CM-80W
空氣處理量（Nm3/min)		1.2	2.4	3.8	6.5	10.7	13.5	17	23	33	45	55	65	85
加熱功率（Kw)		1.2	1.5	2	3	4	5.5	5.5	6	7.5	8.5	10	12	15
空氣進出口徑		DN25	DN25	DN40	DN50	DN50	DN65	DN65	DN80		DN100	DN125
外形尺寸	長（mm)	710	710	850	1000	1250	1250	1250	1250	1300	1400	1800	1800	2240
	寬（mm)	375	375	475	480	630	630	630	710	750	850	900	1000	1120
	高（mm）	1060	1120	1500	1900	2000	2240	2240	2400	2500	2500	2500	2500	2800
重量（Kg）		150	300	500	800	1200	1600	1600	2000	2750
