【SOW型臥式中開蝸殼式雙吸離心泵】產品:

【SOW型臥式中開蝸殼式雙吸離心泵】產品簡介：

伽利略Galileo泵業SOW型臥式中開蝸殼式雙吸離心泵是我司根據市場需要，引進德國先進技術生產的高性能水泵。泵通過使用原型葉輪和改型葉輪及其切割，型譜飽滿寬廣、使用效率高，在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。泵采用了目前國內外最優秀的可自平衡軸向力及徑向力的水力模型，性能穩定、效率高、結構緊湊、振動小、泵體耐壓高，安裝維修方便。產品執行GB/T5657-95《離心泵條件Ⅲ類》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

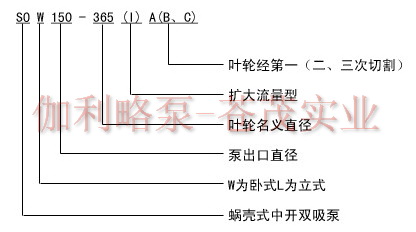

【SOW型臥式中開蝸殼式雙吸離心泵】型號意義：

【SOW型臥式中開蝸殼式雙吸離心泵】產品特點：

????SOW型臥式中開蝸殼式雙吸離心泵根據輸送介質或用戶要求采用填料密封或機械密封，不受轉向限制。對于填料密封，有足夠的空間用于更換填料。
???? 1、許用工作壓力為2.5 MPa；即泵入口壓力+泵揚程≤2.5 MPa。根據泵殼承受的最大壓力，泵體和泵蓋材質采用灰口鑄鐵(1.6 MP a)、球墨鑄鐵(2.0 MPa)、鑄鋼(2.5 MPa)。在訂貨時敬請注明泵的承壓情況或材質。
???? 2、介質：溫度≤105℃的清水或物理化學性質類似于清水的其它液體(固體顆粒≤80 mg／L)。
??? 采用軸承
???? 1、采用油脂潤滑的封閉式滾動軸承，維護簡單，運行時間長。
???? 2、配備恒定油位的油杯，也可用稀油潤滑。
???? 3、選用進口(SKF、NSK、NTN)高質量軸承，運行平穩，噪音低，使用壽命長。

【SOW型臥式中開蝸殼式雙吸離心泵】技術參數：

流量：50-15000m3/h；
揚程：8-160m；
功率：2.2-1600kW；
轉速：980-2900r/min；
口徑：φ80-φ600；
溫度范圍：≤105℃；
工作壓力：≤2.5Mpa。

【SOW型臥式中開蝸殼式雙吸離心泵】主要用途：

SOW型臥式中開蝸殼式雙吸離心泵主要供輸送溫度不高于105℃的清水或理化性質類似于水的液體。適用于自來水廠、泵站、電站、空調循環用水、采暖用熱水循環、工業供水系統、消防系統、船舶、煉油工業(一般性液體)等輸送液體的場合。

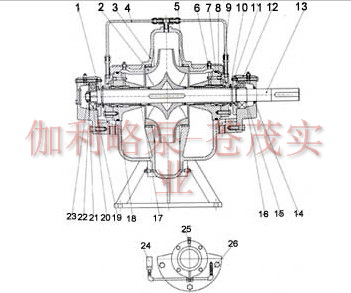

【SOW型臥式中開蝸殼式雙吸離心泵】結構圖：


1	泵體	8	密封體	15	彈性擋圈	21	軸承墊圈
2	葉輪	9	密封壓蓋	16	軸承擋圈	22	碟形彈簧
3	泵蓋	10	擋水圈	17	軸套	23	鎖緊螺母
4	水沖洗管部件	11	軸承壓蓋	18	機械密封	24	恒位液位計
5	密封環	12	軸承體	19	軸承套	25	安全塞
6	管堵	13	軸	20	軸承	26	油標器
7	O形密封圈	14	骨架油封	?	?	?	?

【SOW型臥式中開蝸殼式雙吸離心泵】水力模型：?

SOW型臥式中開蝸殼式雙吸離心泵經優化設計的水力模型，不僅使泵具有優異的水力性能，并且沒有軸向力(理論上)這一困擾水泵特別是大流量泵運行的難題。泵體、泵蓋、葉輪經精密鑄造，過流表面光滑，提高了泵的抗汽蝕性能和效率。?

【SOW型臥式中開蝸殼式雙吸離心泵】零件材質：?

零件名稱	可供選擇的材料(可另選)
軸	45、2Cr13(不銹鋼)
泵體、泵蓋	HT250、QT400-15(球墨鑄鐵)、ZG230-450
葉輪	HT200、ZCuSu11(青銅)、ZG1Cr18Ni9(不銹鋼)
密封環	HT250、QT400-15(球墨鑄鐵) ZCuSu11(青銅)、ZG1Cr18Ni9(不銹鋼)

【SOW型臥式中開蝸殼式雙吸離心泵】結構特點：?

SOW型臥式中開蝸殼式雙吸離心泵結構緊湊、穩定性好。該型泵為泵殼中開結構，進出口均在泵體上，檢修時只需吊出泵蓋，轉子部件便可移出進行檢修作業，而不需拆卸管路，十分方便。
???? 根據需要電動機(驅動機)可以在左端也可在右端，方便現場安裝。結構上縮短轉子部件軸向尺寸，軸的鋼性更好，運行更穩定可靠。設有泵體密封環，而葉輪密封環為可選用件。密封環磨損后可以更換，減少了運行維護費用。?

【SOW型臥式中開蝸殼式雙吸離心泵】性能參數：?

型號	流量Q (m3/h)	揚程H (m)	轉速n (r/min)	效率η (％)	功率P(KW)		(NPSH) R (m)	吸入口徑 Ds (mm)
型號	流量Q (m3/h)	揚程H (m)	轉速n (r/min)	效率η (％)	軸功率	電機功率	(NPSH) R (m)	吸入口徑 Ds (mm)
80-220(Ⅰ)	82.8	13.8	1450	82	3.8	5.5	2.1	125
?	163.8	55	2900	82	29.98	37	5.1	125
80-220	65.2	12.8	1450	81	2.8	4	2.2	125
?	133.6	51	2900	81	22.9	30	4	125
80-280(Ⅰ)	103.7	22.5	1450	78.5	8.1	11	2.8	125
?	207	90	2900	78.5	64.6	75	7.0	125
80-280	85.3	20.7	1450	77	6.2	7.5	2.4	125
?	171	82.5	2900	77	49.9	75	7.0	125
80-350(Ⅰ)	113.4	38.8	1450	71.5	16.7	22	2.8	125
80-350	99	35.5	1450	73	13.1	15	3	125
100-260(Ⅰ)	144	18.8	1450	82.5	8.9	11	2.9	150
?	288	75	2900	82.5	71.3	90	9	150
100-260	122.4	17	1450	81.5	7	11	2.4	150
?	244.8	68	2900	81.5	55.6	75	8.6	150
100-320(Ⅰ)	184.7	31.2	1450	80	19.6	22	3.1	150
?	367.2	12.3	2900	80	153.8	200	13.7	150
100-320	140.4	29.5	1450	78	14.1	18.5	2.7	150
?	282.6	119	2900	78	117.4	132	10.2	150
100-400(Ⅰ)	184.5	52	1450	73	35.8	45	3	150
100-400	162	52	1450	72	31.4	37	3.6	150
125-240(Ⅰ)	273.6	14.8	1450	85.5	13	18.5	2.3	200
?	532.7	60	2900	85.5	101.8	132	9.9	200
125-240	255.6	15.1	1450	84.5	12.4	15	2.7	200
?	471.6	60.5	2900	84.5	92	110	12.1	200
125-300(Ⅰ)	269	27	1450	84	23.6	30	2.4	200
?	534.6	108	2900	84	187.2	200	10.9	200
125-300	241.2	25	1450	83	19.8	30	2.4	200
?	478.8	100	2900	83	157.1	200	10.9	200
125-380(Ⅰ)	309.6	47	1450	80	49.5	75	2.6	200
125-380	277.2	43	1450	79	41.1	55	2.9	200
125-480(Ⅰ)	327.6	76	1450	80	84.8	110	2.8	200
125-480	293.4	69.5	1450	79	70.3	90	3.2	200
150-280(Ⅰ)	442.8	21	1450	87	29.1	37	2.9	200
150-280	396	20.4	1450	86	25.6	30	3	200
150-350(Ⅰ)	446.4	38	1450	85	54.3	75	3	200
150-350	406.8	35	1450	84	46.2	55	3	200
150-450(Ⅰ)	514.8	66	1450	82	112.8	132	3.5	200
150-450	439.2	60	1450	81	88.6	110	3.9	200
150-570(Ⅰ)	583.2	105	1450	80	208.5	250	4.2	200
150-570	536.4	90	1450	79	166.4	200	4.7	200250
200-340(Ⅰ)	694.8	30	1450	87.5	64.9	75	3.8	250
200-340	637.2	28	1450	86.5	56.2	75	3	250
200-410(Ⅰ)	709.2	52	1450	86.5	116.1	132	3.9	250
200-410	648	48	1450	85.5	99.1	110	3.5	250
200-530(Ⅰ)	817.2	91	1450	83	244	280	4	250
200-530	734.4	81.7	1450	83	199.3	250	3.5	250
200-660(Ⅰ)	792	150	1450	80	404.4	450	3.6	250
200-660	720	132.5	1450	79	328.9	400	3.4	250
250-390(Ⅰ)	1051.2	39	1450	88	126.9	160	4.7	300
250-390	1029.6	37	1450	87	119.2	132	4.7	300
250-470(Ⅰ)	1173.6	66	1450	87	242.5	280	4.5	300
250-470	1080	54.5	1450	84	190.8	220	4.1	300
250-610(Ⅰ)	1242	116	1450	84	467.1	560	4.6	300
250-610	1044	104	1450	83	356.7	400	3.7	300
330-330(Ⅰ)	1098	24.5	1450	86	85.2	110	5.3	350
330-300	936	23	1450	85	69	90	4.1	350
330-450(Ⅰ)	1677.6	53	1450	88	275.2	315	7.1	400
330-450	1620	51.5	1450	87.5	259.6	315	6.9	400
300-550(Ⅰ)	1764	94	1450	86	519.7	630	5.7	400
300-550	1548	80	1450	84.5	399.1	450	5.15	400
300-710(Ⅰ)	1836	160	1450	85	941.2	1120	4.95	400
300-710	1688.4	139	1450	83.5	769.4	900	5.15	400
350-370(Ⅰ)	1731.6	32	1450	86.5	174.5	200	3.05	400
350-380	1422	31	1450	85.5	140.4	160	6.2	400
350-440(Ⅰ)	2743.2	43.5	1450	87.5	371.4	450	12.2	400
350-440	2232	42.5	1450	86.5	298.6	355	9	400
350-520(Ⅰ)	2610	70	1450	88.5	562.2	630	10.7	400
350-520	2448	67	1450	88	507.6	630	9.9	400
350-640(Ⅰ)	2196	125	1450	85	879	1000	7	450
400-550(Ⅰ)	2628	86	1450	85	724	800	7	500
400-550	2196	63.5	1450	86	442	500	5.6	500
400-600(Ⅰ)	3150	113	1450	86	1127	1250	7.5	500
400-600	2484	90	1450	86	708	800	6.8	500
500-520(Ⅰ)	3240	25	960	87	260	315	5	600
500-520	2770	22	960	86	200	220	4	600
500-650(Ⅰ)	3450	42	960	88.5	460	500	5.5	600
500-650	3000	35	960	87	315	355	5	600
500-710(Ⅰ)	3900	65	960	88.5	800	900	5.3	600
500-710	3000	50	960	87	465	560	5.5	600
500-800(Ⅰ)	3600	80	960	89	1040	1120	7	600
500-800	3300	62	960	88	700	800	5	600
500-860(Ⅰ)	4200	112	960	89	1450	1600	6.8	600
500-860	3600	90	960	88.5	1020	1120	5.5	600
600-540-A	4680	24	960	87	365	400	6	700
600-540-B	3960	20	960	85	260	280	6	700
600-620-A	4680	39	960	88	580	630	8	700
600-620-B	3700	33	960	87	400	450	6	700
600-710-A	4620	58	960	89	819	900	5.8	700
600-710-B	3600	54	960	88	600	710	5	700
600-830-A	5500	84	960	89	1412	1600	8.8	700
600-830-B	4320	66	960	88	920	1000	5.8	700
700-590-A	6500	31	960	87	630	710	8	800
700-590-B	5000	24	960	87	380	400	8	800
700-710-A	6480	44	960	87	880	1000	7.8	800
700-710-B	5680	40	960	86	700	800	8.5	800
700-820-A	7400	80	960	89	1800	2000	8.5	800
700-820-B	5400	60	960	88	1020	1120	6.5	800
800-740-A	9000	26	721	87	780	900	6.8	900
800-740-B	7200	22	725	86	510	560	6	900
800-840-A	9000	46	725	88	1300	1400	6	900
800-800-B	7560	43	725	87	1050	1120	6	900
800-970-A	9700	62	725	89	1860	2000	6	900
800-970-B	7920	52	725	89	1300	1400	5.8	900
900-1050-A	13680	56.5	590	92	2287	2500	6.2	1000
250-800	1296	216	1485	83	929	1120	4.5	300
400-675	2232	69.2	985	88	478	560	3.7	500
400-900	2880	135	985	88	1204	1400	6.5	500
600-670	6480	40	980	89.5	789	900	7.6	700
800-670	6480	14.5	590	87.5	292	355	3.6	900
900-970	12200	33	590	90.5	1213	1400	5.8	1000
1000-1170	16236	31.1	490	92	1496	1600	5.4	1200

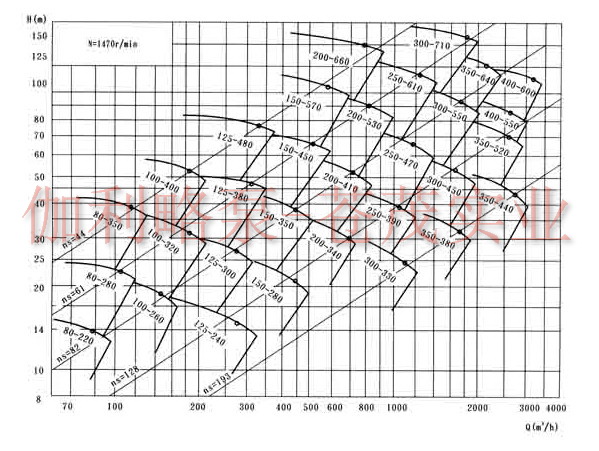

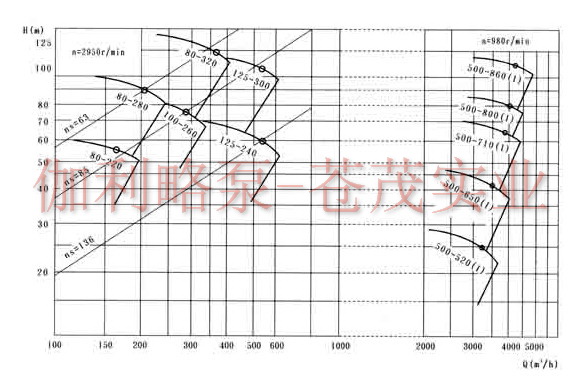

【SOW型臥式中開蝸殼式雙吸離心泵】曲線型譜圖：

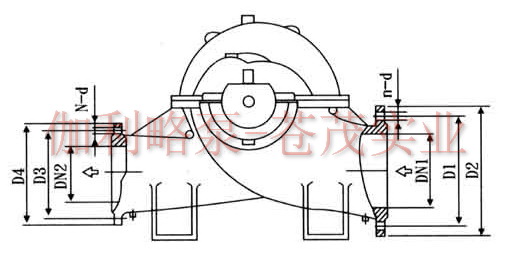

【SOW型臥式中開蝸殼式雙吸離心泵】法蘭連接尺寸：

泵型號	進口通徑	進口法蘭尺寸			出口通徑	出口法蘭尺寸
	DN1	D1	D2	n-d	DN2	D3	D4	n-d
80-220	125	210	250	8-17.5	80	160	200	8-17.5
80-280
80-350
100-260	150	240	285	8-22	100	180	220	8-17.5
100-320
100-400
125-240	200	295	340	12-22	125	210	250	8-17.5
125-300
125-380
125-480
150-280	200	295	340	12-22	150	240	285	8-22
150-350
150-450
150-570
200-340	250	355	405	12-26	200	295	340	12-22
200-410
200-530
200-660						310	360	12-26
250-390	300	410	460	12-26	250	355	405	12-26
250-470
250-610
300-330	350	470	520	12-26	300	410	460	12-26
300-450	400	525	580	16-30
300-550
300-710						430	485	16-30
350-380	400	525	580	16-30	350	470	520	16-26
350-440
350-520
350-640
400-550	500	650	715	20-33	400	525	580	16-30
400-600
500-520	600	770	840	20-36	500	650	715	20-33
500-710
500-800
500-860

【SOW型臥式中開蝸殼式雙吸離心泵】安裝形式：?

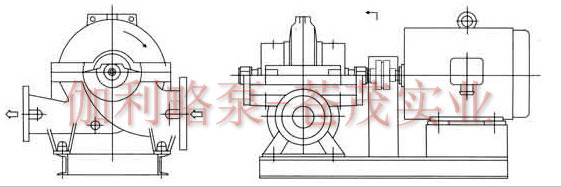

A、80-220至350-640（帶共同底座）

泵和電機都安裝在底座上

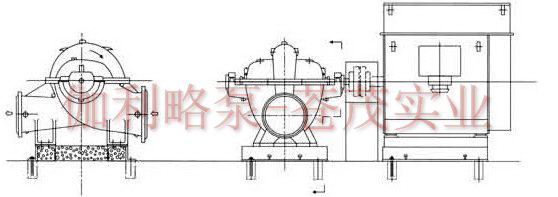

B、400-550至500-860（無底座）

泵和電機都安裝在基礎上

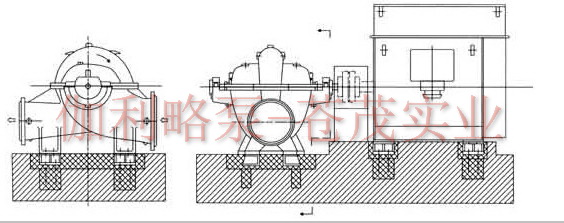

C、400-550至500-860（泵和電機各自帶底座）

泵和電機都安裝各自的底座上

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，SOW型臥式中開蝸殼式雙吸離心泵性能參數、SOW型臥式中開蝸殼式雙吸離心泵使用場合、SOW型臥式中開蝸殼式雙吸離心泵材質要求、SOW型臥式中開蝸殼式雙吸離心泵結構、SOW型臥式中開蝸殼式雙吸離心泵安裝尺寸以及SOW型臥式中開蝸殼式雙吸離心泵的價格等詳情，請聯系我們的營銷部，電話：021-51029332、37515761，感謝您訪問伽利略Galileo泵業網站【http://www.3dzhibiao.cc/】，我們一定會盡心盡力為您提供優質的服務。
